1. 제품명

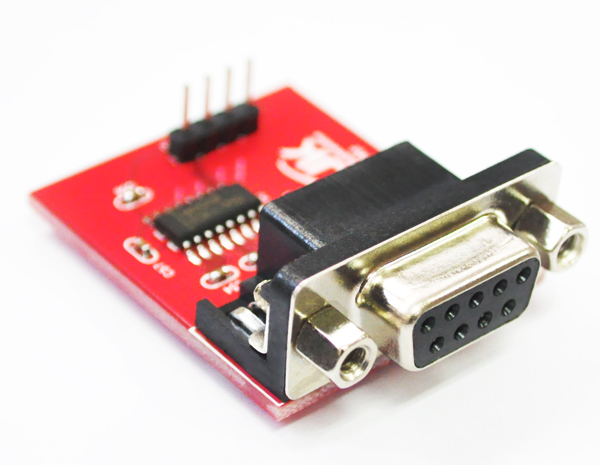

MAX232 RS232 to TTL 모듈



2. 제품소개
마이콤(AVR, PIC, STM32), 아두이노(Arduino) 등의 3.3V/5V TTL 레벨의 신호를 RS232C 레벨로 바꾸어 주는 모듈 입니다.

개발자 메뉴얼 및 소프트웨어 업데이트 소식
개발자 메뉴얼 및 소스 다운로드		AVR, STM32, Arduino 컨트롤 소스를 다운로드 받을 수 있습니다.

3. 제품사양

(1) AVR, STM32 사용 예제 코드 지원
(2) 전원은 3.3V ~ 5.0V DC 에서 사용이 가능 합니다.
(3) MAX232/MAX3232를 사용 하였습니다.
(4) MAX232 Datasheet download

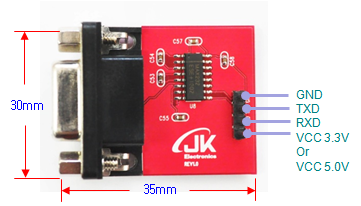

(5) 제품 사양




* 제품 배송시에 1열 커넥터는 연결이 되지 않은 상태에서 제품에 동봉하여 배송이 됩니다.

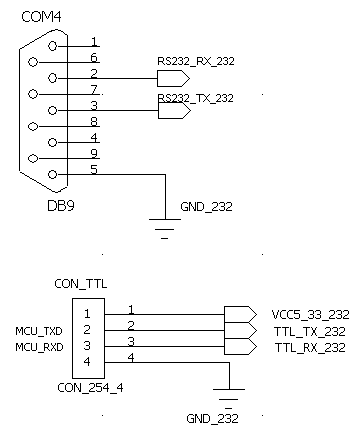

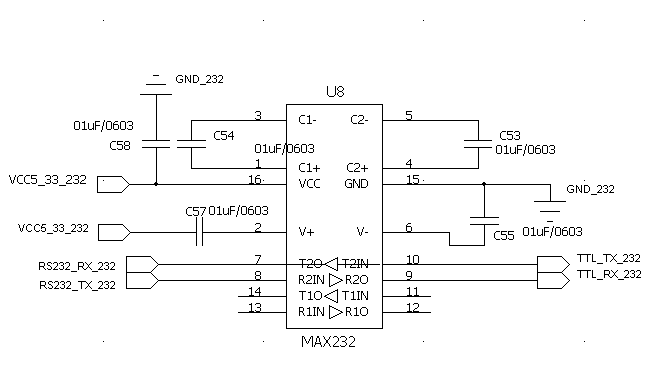

회로도

4. 제품 구성
(1) One MAX232 RS232 to TTL 모듈
